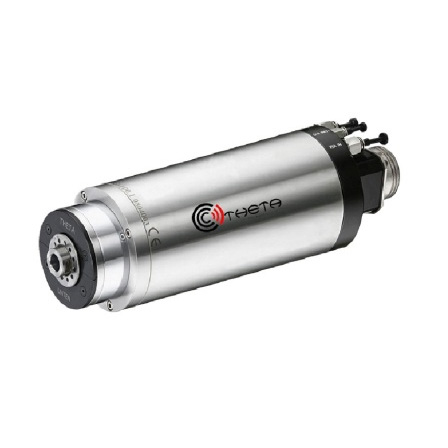

THG-100.04 (1.5kW) 研磨式电主轴

THG-100.04 (1.5kW) 研磨式电主轴

THG-100.04
Internal Grinding Spindle

套筒外径

100mm

連續功率 S1

1.5kW

kW  S6-40%

2.0kW

kW (Peak Power)

3.4kW

刀把界面

D8/14

主轴转速

油气润滑

75,000RPM

90,000RPM

驱动搭配

Siemens,Heidenhain,Rufu,Delta,Alomel









内藏式研磨主轴  (手动换刀)

产品型号

THG-80.01

THGZ-80.03

THG-100.01

THG-100.04

THG-120.02

主轴外径 Ø

80mm

80mm

100mm

100mm

120mm

最高
转速

油脂
润滑

60,000rpm

60,000rpm

30,000rpm

30,000rpm

30,000rpm

油气
润滑

105,000rpm
120,000rpm

120,000rpm
150,000rpm

50,000rpm
60,000rpm

75,000rpm
90,000rpm

30,000rpm
36,000rpm

kW (S1)

0.9kW

0.65kW

6.4kW

1.5kW

4.6kW

kW (S6-40%)

1.1kW

0.75kW

7.3kW

2.0kW

5.2kW

kW (Peak Power)

2.65kW

X

15kW

3.4kW

14kW

扭力 Nm (S1)

0.07Nm

0.039Nm

1.7Nm

0.16Nm

4.5Nm

扭力 Nm (S6)

0.09Nm

0.048Nm

1.9Nm

0.20Nm

5.6Nm

刀把界面

D6/12

筒夾
3~3.175mm

D14/23

D8/14

D22/38

主轴冷却

液体冷却

液体冷却

液体冷却

液体冷却

液体冷却
